MPX 112 320/640 approvazione di ohm della struttura di distribuzione di Digital dei sistemi MPX286 120 ROHS

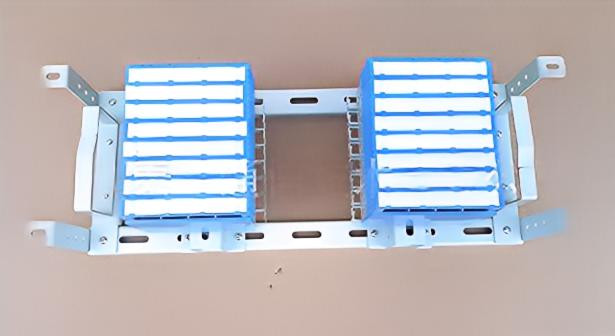

MPX 112 320 sistemi 640 sistemi Digital Distribution Frame 120 ohm

Specificativi chiave/caratteristiche speciali/dati tecnici:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, nonché tra le apparecchiature digitali di riutilizzo.

1, con una struttura aperta, la superficie del telaio è spruzzata con materie plastiche epossidiche con elettricità statica, con forte adesione, ha una bella forma e un colore mite.E'bello in forma e pulito nel cablaggio."Grande capacità, installazione conveniente, disposizione flessibile e costruzione modulare.

2, Velocità di lavoro: 2Mb/s

3, Impedanza di prestazione: 120Ω (equilibrio)

4, Resistenza intermedia tra i terminali di canna: non più di 7 m ohm tra le canne intermedie nelle condizioni di esame standard;

5, Rapporto di trasmissione: ≥ 60 dB ((50kHz~3,1MHz)

6, Perdite di isolamento: ≤ 0,4 dB ((50kHz~3,1MHz);

7, perdita di onde di contraccolpo: ≥ 18 dB ((50 kHz~3,1 MHz);

8, Resistenza intermedia: (AC)/1min senza foratura o arco.

a. ≥ 500V ((in condizioni di esame standard);

b. ≥ 500V ((Dopo temperatura alta-bassa );

c. ≥ 250V (dopo umidità);

9, Resistenza di isolamento tra terra di protezione ad alta tensione e telaio: (500V(DC)

a. ≥ 1 × 103 MΩ (nella condizione di esame standard);

b. ≥1×102 MΩ ((Dopo temperatura alta-bassa );

c. ≥ 1 × 20 MΩ ((Dopo umidità);

10Forza di estrazione:

a. ≥ 24 giorni.0.4)

b. ≥ 38 (dia).0.5)

c. ≥ 52 (dia).0.6)

d. ≥ 96 (dia).0.8)

11, Vita: 200 volte

Sistema di commutazione a controllo di programma, nonché tra le apparecchiature di riutilizzo digitale.Condizione ambientale: - 5-40 gradi Celsius;Umidità relativa <85% (+30 gradi Celsius) ;Pressione atmosferica:70-106Kpa

* Materiale: acciaio inossidabile e cupro, copro placcato d'oro su nichel

* Le prestazioni dell'anti-bruciatura: PBT (UL94V-0) o ABS anti-bruciatura (UL94V-0), Combustibilità raggiunta standard GB/T 5169.7-1985;

* Caratteristiche di costruzione: adottare una progettazione modularizzata, con caratteristiche di aspetto elegante e alta resistenza;

* Forza di estrazione: stagno, bronzo e argento (20-40 pollici), forza di estrazione non inferiore a 25N,

* Resistenza intermedia tra i terminali di canna: non più di 7 m ohm tra le canne intermedie nelle condizioni di esame standard;

* Resistenza intermedia: non superiore a 3 m ohm in condizioni di esame standard;

* Impedanza di prestazione:120Ω (equilibrio)

* Velocità di lavoro: 2 Mb/s

* Resistenza di isolamento:1000MΩ/500V ((DC)

* Resistenza alla tensione: nessun guasto o arco per 1 minuto sotto 1KV ((DC)

* Rapporto di trasmissione:≥ 60 dB ((50KHz-210MHz)

* Perdita di collegamento: ≤ 0,4 dB (50KHz-210MHz)

* Perdita di onde di ritorno: ≥ 18 dB (50KHz-210MHz)
